アルミトラス

信頼 × アルミトラス
＝トラストトラス※登録商標

プロの基準をクリアできる
独自思想・自社設計トラス
エコクラフトへご相談

弊社トラストトラス使用で世界記録樹立！

95％無理と言われた難課題を科学技術館＆米村でんじろうSPと弊社で連携し快挙達成。

2022年4月1日樹立
最長自転車世界記録
自転車設計担当エンジニア　科学技術館　八木博之

そもそもこのプロジェクトは準備期間も予算も潤沢とは言えない状態でのスタートでした。チャレンジを成功させるには大きな困難が3つありました。

１．軽くて丈夫な素材である。
２．安価で入手が容易である。
３．設計が簡便に変更できる。

これをクリアできるものは簡単には見つかりません。
八方手を尽くし探し回わり、あれもダメこれもダメと半ば諦めかけていた時に、株式会社エコクラフトの「頑丈なアルミトラス」に辿り着きました。

早速、担当者さんを呼んで打合せを行いました。
エコクラフトの製品に対する真摯な姿勢と高強度なレイアウト法や細部補強方法に対する造詣の深さから、設計エンジニアである私は『物作りへの熱意』を感じました。

「ここはアルミトラスを単に販売してる会社でない。我々と組んで一緒に『開発』ができるパートナーになりうる。」と私は直感しました。

この予想は的中し、今回の自転車設計に関して、大筋レイアウトから細かいボルトや金物の選定や設置方法に至るまで丁寧な助言が得られ私の担当する設計業務を円滑に進める事ができました。
お陰で本来なら計画・設計・検証・実施と本来1年以上かかるであろう全工程を僅か3か月余りで実行し、最良の結果に導く事が出来ました。
エコクラフトさんのご協力に感謝いたします。

掲載記事はこちら

世界記録樹立の瞬間　世界一長い自転車を操作する開発エンジニアの八木博之氏と補佐をする米村でんじろう氏

安い！超頑丈！国内最強強度！
平トラス取り扱い開始！

単管と同等サイズ！メインパイプΦ48㎜T3mm
ラティスパイプ　Φ20㎜T2.5mm
フランジ用チャンネル　H50㎜　外W52㎜　内W41mm Ｔ5.5㎜
300級のアルミトラスでは最強のスペックを実現！

アルミトラスのスペシャリスト
淵祐介

312トラスとはフランジ材外寸が312mmのボルト連結方式のアルミトラスの愛称です。

弊社では創業以来アルミトラスの取り扱いをしています。
長年の現場経験で様々なタイプのアルミトラスに接してきました。
その中で最も信頼が高く融通が効く規格がこの”312”です。
豊富な施工実績、様々な変化にこのトラスの組み合わせで対応するノウハウを有しています。

橋爪

イベント業界20年を超えるベテランです。
長年の業歴でイベント業界機材の栄枯盛衰を実務面の肌で知る男です。

アルミトラスも様々な規格を取り扱ってきた経験があります。
自身の厳しい目線で評価し納得できる312のアルミトラスだからこそ、
「トラスのポテンシャル能力を最大限引き出す組み立て施工ができる！」
と自信満々で言ってのけます。
アルミトラスアセンブラーの熟練職人です。
中村直純

中村直純　様

我々の会社では音響関連を主にイベント関連のお仕事を長年させて頂いております。
アルミトラスも様々接してまいりました。

アルミトラスシステムを導入するにあたり構造的信頼性、仕入れの安定性、用途の広範性などさまざまな評価項目を設定し、厳しく精査させていただきました。

簡易性の高さからクランプ式も候補になっておりましたが、組み立て時の寸法精度の出しやすさや頑丈さなどの有利が多くフランジ式を採用しました。

照明を吊るだけでなく、大型LEDビジョンなどの重量物も吊り込めます。
クランプを利用すると単管パイプや鉄骨類との組み合わせも自在で様々な機材の架台としても優秀な機材です。

野間工務店

野間工務店 様

私共はイベント業とは関係がなく、いわゆる建設建築業界の方面で業を営んでおります。

アルミトラスとはあまり縁がなかったのですが、デザイン性の面でお客様の要望があり、エコクラフト社に問い合わせをしたところ、幅広い分野でのアルミトラスを設置経験を生かしたノウハウを多数だしてもらえました。

相談は無料なので丁寧なコンサルティングを受けながら計画がたてられました。
商品も頑丈でしっかりしているので長期設置で使えます。
この品質でこの価格ならば構造材料としてもかなり優秀な部類です。
今後も積極的に取り入れて行きたいと感じております。



アルミトラスのスペシャリスト

淵祐介



312トラスとはフランジ材外寸が312mmのボルト連結方式のアルミトラスの愛称です。弊社では創業以来アルミトラスの取り扱いをしています。

長年の現場経験で様々なタイプのアルミトラスに接してきました。
その中で最も信頼が高く融通が効く規格がこの”312”です。
豊富な施工実績、様々な変化にこのトラスの組み合わせで対応するノウハウを有しています。

橋爪

イベント業界20年を超えるベテランです。
長年の業歴でイベント業界機材の栄枯盛衰を実務面の肌で知る男です。
アルミトラスも様々な規格を取り扱ってきた経験があります。
自身の厳しい目線で評価し納得できる312のアルミトラスだからこそ、
「トラスのポテンシャル能力を最大限引き出す組み立て施工ができる！」
と自信満々で言ってのけます。
アルミトラスアセンブラーの熟練職人です。

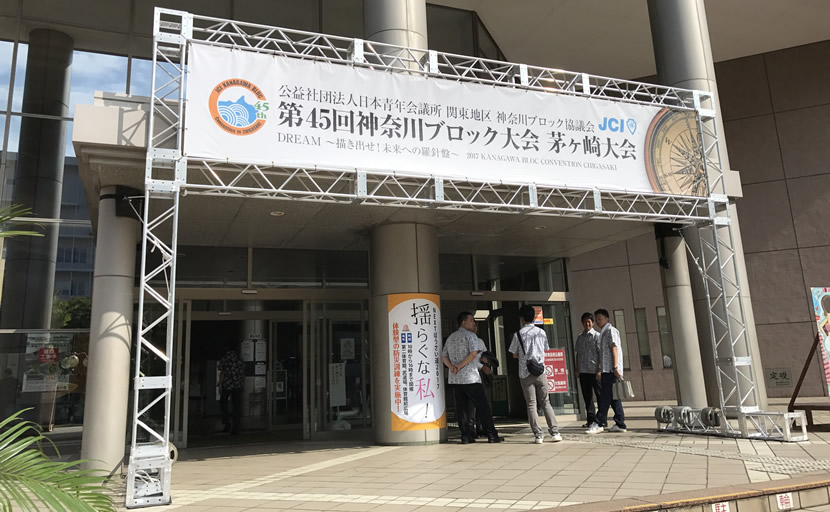

青年会議所ブロック大会でのアルミトラス設置実績

中村直純

中村直純　様

我々の会社では音響関連を主にイベント関連のお仕事を長年させて頂いております。
アルミトラスも様々接してまいりました。アルミトラスシステムを導入するにあたり構造的信頼性、仕入れの安定性、用途の広範性などさまざまな評価項目を設定し、厳しく精査させていただきました。

簡易性の高さからクランプ式も候補になっておりましたが、組み立て時の寸法精度の出しやすさや頑丈さなどの有利が多く
フランジ式を採用しました。

照明を吊るだけでなく、大型LEDビジョンなどの重量物も吊り込めます。
クランプを利用すると単管パイプや鉄骨類との組み合わせも自在で様々な機材の架台としても優秀な機材です。

野間工務店

野間工務店 様

私共はイベント業とは関係がなく、いわゆる建設建築業界の方面で業を営んでおります。

アルミトラスとはあまり縁がなかったのですが、デザイン性の面でお客様の要望があり、エコクラフト社に問い合わせをしたところ、幅広い分野でのアルミトラスを設置経験を生かした
ノウハウを多数だしてもらえました。

相談は無料なので丁寧なコンサルティングを受けながら計画がたてられました。
商品も頑丈でしっかりしているので長期設置で使えます。
この品質でこの価格ならば構造材料としてもかなり優秀な部類です。
今後も積極的に取り入れて行きたいと感じております。

トラストトラスがプロに選ばれる理由

その１■用途が広い！

アルミトラスには装飾専用と装飾構造兼用がございます。 他社取り扱いのアルミトラスはほとんどが装飾専用です。 装飾専用は見た目は弊社で取り扱いの兼用トラスとほぼ同じですが、大きな力の加わる用途には適していません。 弊社取り扱いの構造兼用トラスでしたら、材料の肉厚が厚く、照明器具や映像機器など重量物のつり下げも可能です。 ＊参考荷重表は下記にリンクがございます。

その２■連結性能が強い

フランジ式なので接合面が密着し想定した寸法に高精度且つ強力に接合が可能です。

その３■運送効率が良い

トラックに荷台は概ね300mm単位＋余尺でできています。 軽トラックなら4列、２ｔ標準なら5列、ワイドなら6列が丁度よく並びます。

その４■野外で使える

接合性が強いので接合面に対して風雨の影響が最小限です。 また弊社採用のアルミ合金はその化学的性質（不働態）により、安定的な構造特性を長期に発揮します。

その５■長期で使える

寸法が崩れにくい構造形式なので地震や風雨などの外力に強いです。 倉庫や常設舞台のメイン構造に採用して頂くことも多くあります。

その６■ボルトは市販品でOK

いわゆるクランプ式は専用のクランプが必要ですが、フランジ式は市販品のボルトやCクランプで接合が可能です。 万が一不足してもすぐに手配が効くので緊急の現場などでも対応できます。

その７■レンタル手配が容易

Nトラスと呼ばれる最もポピュラーなサイズ規格に合わせて作られています。 大手トラスレンタル会社も同じ規格ですので、レンタルの融通が利きます。

その８■規格融通が利く

308や300のフランジ式トラスとも市販品Cｸﾗﾝﾌﾟなどで連結ができます。

その９■丈夫で長持ち!

もっともガタが来やすいフランジ部分（トラス同士の接合平面部分）だけみても他社の同じ価格帯の商品（300角の場合）は肉厚4mm幅40mmのフランジですが、弊社のトラスは肉厚6mm幅50mmのフランジです。 パイプの肉厚、溶接もトップレベルの頑丈さです。

その１０■並列連結で重量物吊り下げが可能

重量物を吊り下げたいから４５０角や６００角のアルミトラスを考えている方にぜひ知って頂きたいのが、並列連結です。
例えば梁に使う部分のアルミトラスを弊社の３１２を縦に２列重ねて断面を縦６２４幅３１２の形にして連結することで４５０角と同等以上の対重量特性を発揮することができます。同じように３段積み上げにすれば、６００角同等以上の対重量特性が得られます。このように並列方向への連結が可能なので理論上は無限に耐荷重特性をパワーアップしていくレイアウト設計が可能なのです。 その上大型トラスに比べ大幅なコストダウンができるので、構造関連に詳しいプロのお客様からは大変高い支持を頂いております。

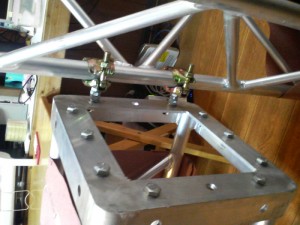

＝＝＝＝＝＝＝＝＝＝ ◇◇弊社の主たる納入実績◇◇ 公共機関：防衛省　福井県　四街道市　九十九里町　千葉商工会議所　武豊町教育委員会 放送機関：NHK　テレビ朝日　フジテレビ　TBSテレビ・ラジオ　日本テレビ　テレビ東京　千葉テレビ　ラジオ大阪 教育機関：東洋大学　電気通信大学　国士舘大学　船橋情報ビジネス専門学校　千葉モードビジネス専門学校　東洋大牛久高校　芝工大柏高校　酒々井中学校　大東大付属青桐幼稚園　別所幼稚園　他多数 映画：チア☆ダン　明日のジョー　力道山 テレビ：プロレス総選挙　豆腐プロレス　ボーイズ・オン・ザ・ラン　SWITCHインタビュー 達人達 催事：長野パラリンピック 2017年11月自社調べ ＝＝＝＝＝＝＝＝＝＝＝ ■接合にはサイコロ（コーナージョイント）が必ず必要？ アルミトラスの配置図 直線方向には必要ありません。 側面にもボルト穴がありますので、条件は限られますが側面方向にもサイコロ無しで連結展開が可能です。 ■300角は弱い？ 側面に連結が可能ですので、横並びにして断面300×600にすればおおよそ2倍の強度、断面600×300にすることでおおよそ4倍の強度を出すことができます。 450角のアルミトラスを凌ぐ強度性能を出す事も可能です。 ■自由角度が出せない？ アルミトラスクランプ フランジ設置用のクランプまたはパイプ設置用クランプを 使用することで自在な角度を表現できます。 エコクラフト 価格への努力 その１■海外に委託して生産しております（主に中国・東南アジア）ので、円相場の有利なときに決済しております。 その２■輸送、試験、現地保管時の養生など簡略です。 ここで養生コストを掛けますと本体の価格に大きな負荷がかかるため。 必要最低限に抑えて運用を行っております。 その為小傷や多少の変色などがありますが強度や寸法精度などには問題ありません。 国内展示会などで使われいているリース品とほぼ同じ程度とご理解下さい。 その３■製品の誤差 弊社のアルミトラスは公差として以下を見込んで製造委託しています。 ・サイコロの寸法及びフランジ面の歪み±1.5mm以内 ・L600～L900のトラスは長さ方向は±1mm以内 ・L1200を超えるトラスは長さ方向で±0.1％以内 公差の範疇ではアルミトラス構造全体の弾性とフランジの穴とボルトの遊びが緩衝寸法となり、ほとんどの用途で問題なく組み立て可能です。 国産でもこの公差をクリアできる製品は滅多にありません。 エコクラフトへご相談

トラストトラス（アルミトラス）販売価格表

Ｎトラス３１２価格表/2024年11月相場での参考価格
現在価格はお見積りをご依頼ください。

販売価格(円)

一回での 合計取引 数量
150個以上
50個以上
20個以上
5個以上
4個以下

長さ（mm）
販売価格A
販売価格B
販売価格C
販売価格D
販売価格E

掛率(％)
70
75
80
85
100
052BOX 6,300 6,750 7,200 7,650 9,000 ※312平と同品
150BOX 16,800 18,000 19,200 20,400 24,000 ※通称ハーフキューブ
312BOX 15,120 16,200 17,280 18,360 21,600 ※通称サイコロ
600BOX 16,800 18,000 19,200 20,400 24,000
900BOX 21,000 22,500 24,000 25,500 30,000
1200BOX 24,500 26,250 28,000 29,750 35,000
1500BOX 30,800 33,000 35,000 37,400 44,000
1800BOX 32,200 34,500 36,800 39,100 46,000
2400BOX 37,800 40,500 43,200 45,900 54,000
2700BOX 41,300 44,250 47,200 50,150 59,000

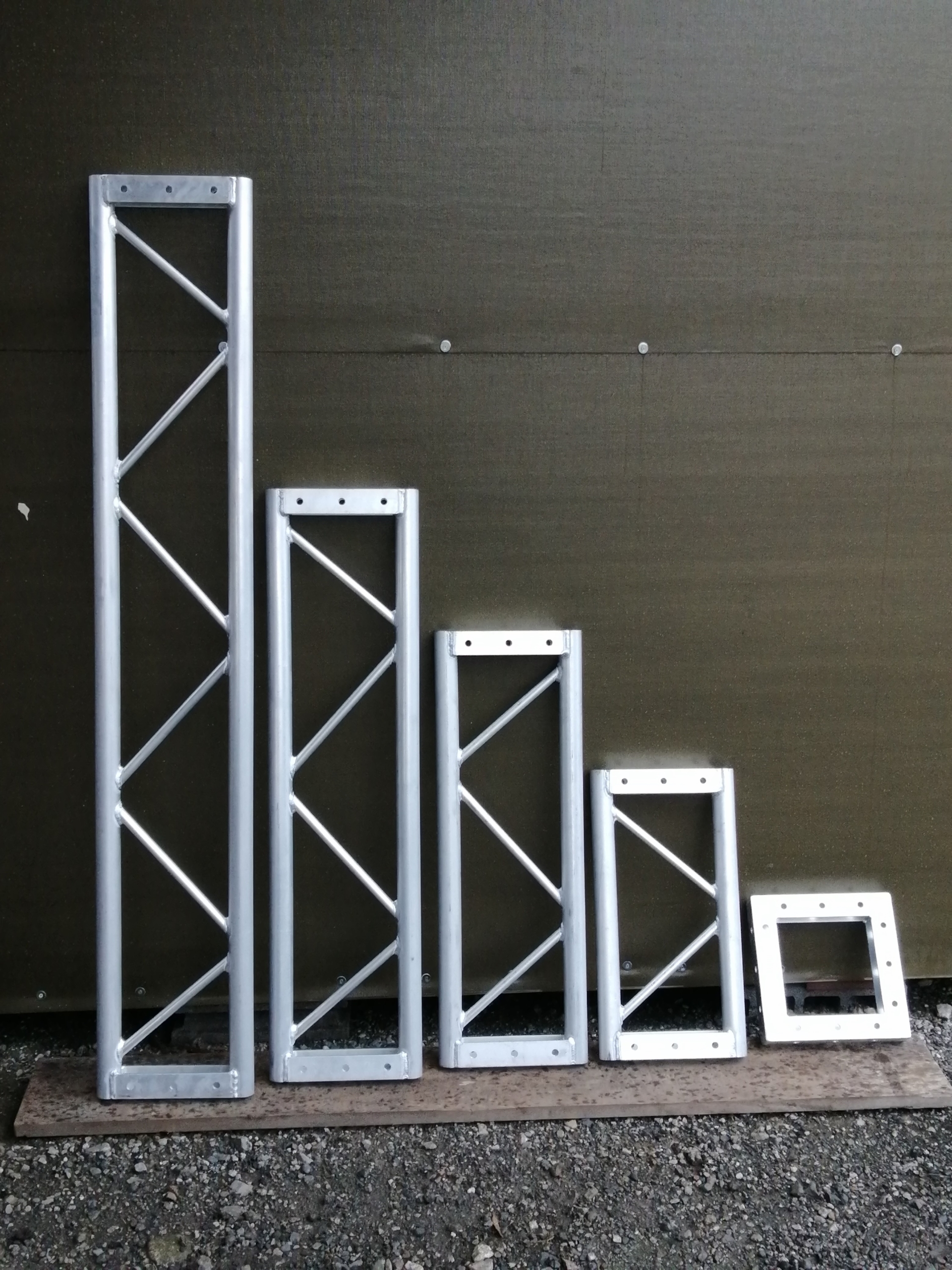

312平 6,300 6,750 7,200 7,650 9,000 ※通称マシカク
600平 7,700 8,250 8,800 9,350 11,000
900平 9,100 9,750 10,400 11,050 13,000
1200平 11,200 12,000 12,800 13,600 16,000
1800平 15,400 16,500 17,600 18,700 22,000
2400平 21,000 22,500 24,000 25,500 30,000
2700平 23,760 24,750 26,400 28,050 33,000
ボルトナットセット　 M１０スピードボルトナット４０セット　4500円
＊消費税抜き価格です。 ＊一回の取引での総個数で単価が異なります。 ※大阪在庫スタートしました！ ※大阪在庫は別設定価格になります。 アルミトラス寸法図 アルミトラス荷重表 トラストトラス販売での運送費 ※別途お見積り、お気軽にお申し付けください。 ※直接引取りOK ※御社での運送手配もOK

トラストトラス（アルミトラス）レンタル単価表（1尺あたり）

30尺未満 30尺以上 100尺以上 300尺以上
3日以内 1400 1000 700 500
7日以内 1800 1300 900 600
14日以内 2300 1600 1100 800
21日以内 2900 2000 1400 1000
30日以内 3600 2500 1800 1300
45日以内 4500 3100 2300 1600
60日以内 5600 3900 2900 2000
90日以内 7000 4900 3600 2500
以降30日毎の割増額 1400 1000 700 500
※消費税抜き価格です。 ※一回の取引での総尺数で単価が異なります。 ※300ｍｍ＝1尺としています。 ※サイコロ312mm＝1尺としています。 ※600角ﾍﾞｰｽ=3尺としています。 ※平トラスは300mm＝0.5尺としています。 ※大阪府・福岡県にも貸出提携業者あります。 ※アルミトラスレンタルの運送費は別途お見積り

＝＝＝＝＝＝＝＝＝＝＝＝＝

アルミトラス周辺機材の販売・サービス

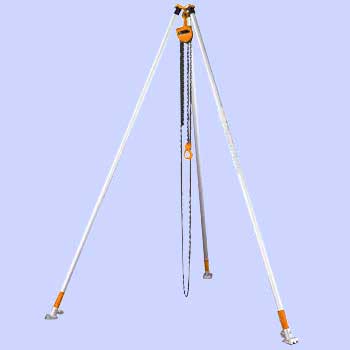

組み上げ用クレーン三脚クレーンセット ◇販売価格　1台：88000円
◇レンタル価格（1台当たり） 3日以内　 9000円 5日以内　13500円 7日以内　18000円 15日以内　27000円 16日以上　別途お見積り

三脚クレーン

LED照明セット

写真準備中 ＠7000円

バナー製作

写真準備中 ＠6000円/㎡

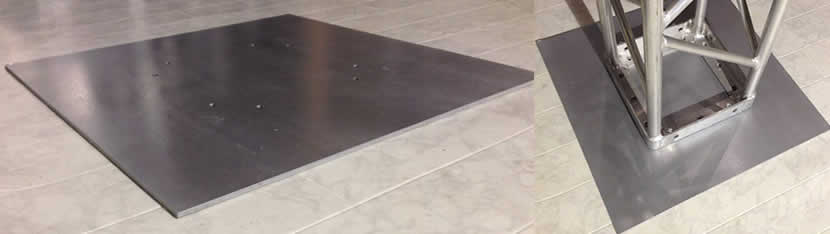

鉄板ベース

鉄鋼ベース 17㎏　60㎝四方　厚み6mm　鉄製 ＠7000円

砂鉄ウエイト

10㎏ 布製バッグ入り 中身は耐候性袋ですので野外で使用もOK ＠2500円

展示会格安パッケージプラン アルミトラス展示会

エコクラフトへご相談

その１■用途が広い！

アルミトラスには装飾専用と装飾構造兼用がございます。 他社取り扱いのアルミトラスはほとんどが装飾専用です。 装飾専用は見た目は弊社で取り扱いの兼用トラスとほぼ同じですが、大きな力の加わる用途には適していません。 弊社取り扱いの構造兼用トラスでしたら、材料の肉厚が厚く、照明器具や映像機器など重量物のつり下げも可能です。 ＊参考荷重表は下記にリンクがございます。

その２■連結性能が強い

フランジ式なので接合面が密着し想定した寸法に高精度且つ強力に接合が可能です。

その３■運送効率が良い

トラックに荷台は概ね300mm単位＋余尺でできています。 軽トラックなら4列、２ｔ標準なら5列、ワイドなら6列が丁度よく並びます。

その４■野外で使える

接合性が強いので接合面に対して風雨の影響が最小限です。 また弊社採用のアルミ合金はその化学的性質（不働態）により、安定的な構造特性を長期に発揮します。

その５■長期で使える

寸法が崩れにくい構造形式なので地震や風雨などの外力に強いです。 倉庫や常設舞台のメイン構造に採用して頂くことも多くあります。

その６■ボルトは市販品でOK

いわゆるクランプ式は専用のクランプが必要ですが、フランジ式は市販品のボルトやCクランプで接合が可能です。 万が一不足してもすぐに手配が効くので緊急の現場などでも対応できます。

その７■レンタル手配が容易

Nトラスと呼ばれる最もポピュラーなサイズ規格に合わせて作られています。 大手トラスレンタル会社も同じ規格ですので、レンタルの融通が利きます。

その８■規格融通が利く

308や300のフランジ式トラスとも市販品Cｸﾗﾝﾌﾟなどで連結ができます。

その９■丈夫で長持ち!

もっともガタが来やすいフランジ部分（トラス同士の接合平面部分）だけみても他社の同じ価格帯の商品（300角の場合）は肉厚4mm幅40mmのフランジですが、弊社のトラスは肉厚6mm幅50mmのフランジです。 パイプの肉厚、溶接もトップレベルの頑丈さです。

その１０■並列連結で重量物吊り下げが可能

重量物を吊り下げたいから４５０角や６００角のアルミトラスを考えている方にぜひ知って頂きたいのが、並列連結です。
例えば梁に使う部分のアルミトラスを弊社の３１２を縦に２列重ねて断面を縦６２４幅３１２の形にして連結することで４５０角と同等以上の対重量特性を発揮することができます。同じように３段積み上げにすれば、６００角同等以上の対重量特性が得られます。このように並列方向への連結が可能なので理論上は無限に耐荷重特性をパワーアップしていくレイアウト設計が可能なのです。 その上大型トラスに比べ大幅なコストダウンができるので、構造関連に詳しいプロのお客様からは大変高い支持を頂いております。
＝＝＝＝＝＝＝＝＝＝ ◇◇弊社の主たる納入実績◇◇ 公共機関：防衛省　福井県　四街道市　九十九里町　千葉商工会議所　武豊町教育委員会 放送機関：NHK　テレビ朝日　フジテレビ　TBSテレビ・ラジオ　日本テレビ　テレビ東京　千葉テレビ　ラジオ大阪 教育機関：東洋大学　電気通信大学　国士舘大学　船橋情報ビジネス専門学校　千葉モードビジネス専門学校　東洋大牛久高校　芝工大柏高校　酒々井中学校　大東大付属青桐幼稚園　別所幼稚園　他多数 映画：チア☆ダン　明日のジョー　力道山 テレビ：プロレス総選挙　豆腐プロレス　ボーイズ・オン・ザ・ラン　SWITCHインタビュー 達人達 催事：長野パラリンピック 2017年11月自社調べ ＝＝＝＝＝＝＝＝＝＝＝ ■接合にはサイコロ（コーナージョイント）が必ず必要？ アルミトラスの配置図 直線方向には必要ありません。 側面にもボルト穴がありますので、条件は限られますが側面方向にもサイコロ無しで連結展開が可能です。 ■300角は弱い？ 側面に連結が可能ですので、横並びにして断面300×600にすればおおよそ2倍の強度、断面600×300にすることでおおよそ4倍の強度を出すことができます。 450角のアルミトラスを凌ぐ強度性能を出す事も可能です。 ■自由角度が出せない？ アルミトラスクランプ フランジ設置用のクランプまたはパイプ設置用クランプを 使用することで自在な角度を表現できます。 エコクラフト 価格への努力 その１■海外に委託して生産しております（主に中国・東南アジア）ので、円相場の有利なときに決済しております。 その２■輸送、試験、現地保管時の養生など簡略です。 ここで養生コストを掛けますと本体の価格に大きな負荷がかかるため 必要最低限に抑えて運用を行っております。 その為小傷や多少の変色などがありますが強度や寸法精度などには問題ありません。 国内展示会などで使われいているリース品とほぼ同じ程度とご理解下さい。 その３■製品の誤差 弊社のアルミトラスは公差として以下を見込んで製造委託しています。 ・サイコロの寸法及びフランジ面の歪み±1.5mm以内 ・L600～L900のトラスは長さ方向は±1mm以内 ・L1200を超えるトラスは長さ方向で±0.1％以内 公差の範疇ではアルミトラス構造全体の弾性とフランジの穴とボルトの遊びが緩衝寸法となり、ほとんどの用途で問題なく組み立て可能です。 国産でもこの公差をクリアできる製品は滅多にありません。 エコクラフトへご相談

トラストトラス(アルミトラス)販売価格表

Ｎトラス３１２価格表/2023年12月相場での参考価格 現在価格はお見積りをご依頼ください。
販売価格(円)
一回 での 合計 取引 数量
150個以上
50個以上
20個以上
5個以上
4個以下
長さ（mm）
販売 価格A
販売 価格B
販売 価格C
販売 価格D
販売 価格E
掛率(％)
70
75
80
85
100
052BOX ※312平と同品
6,300
6,750
7,200
7,650
9,000
150BOX ※通称ハンブン
16,800
18,000
19,200
20,400
24,000
312BOX ※通称サイコロ
15,120
16,200
17,280
18,360
21,600
600BOX
16,800
18,000
19,200
20,400
24,000
900BOX
21,000
22,500
24,000
25,500
30,000
1200BOX
24,500
26,250
28,000
29,750
35,000
1500BOX
30,800
33,000
35,200
37,400
44,000
1800BOX
32,200
34,500
36,800
39,100
46,000
2400BOX
37,800
40,500
43,200
45,900
54,000
2700BOX
41,300
44,250
47,200
50,150
59,000
312平 ※通称マシカク
6,300
6,750
7,200
7,650
9,000
600平
7,700
8,250
8,800
9,350
11,000
900平
9,100
9,750
10,400
11,050
13,000
1200平
11,200
12,000
12,800
13,600
16,000
1800平
15,400
16,500
17,600
18,700
22,000
2400平
21,000
22,500
24,000
25,500
30,000
2700平
23,760
24,750
26,400
28,050
33,000
ボルト ナット セット M１０スピードボルトナット４０セット　4500円
＊消費税抜き価格です。 ＊一回の取引での総個数で単価が異なります。 ※大阪在庫スタートしました！ ※大阪在庫は別設定価格になります。 アルミトラス寸法図 アルミトラス荷重表 トラストトラス販売での運送費 ※別途お見積り、お気軽にお申し付けください。 ※直接引取りOK ※御社での運送手配もOK

トラストトラス(アルミトラス) レンタル単価表（1尺あたり）

  30尺未満 30尺以上 100尺以上 300尺以上
3日以内 1400 1000 700 500
7日以内 1800 1300 900 600
14日以内 2300 1600 1100 800
21日以内 2900 2000 1400 1000
30日以内 3600 2500 1800 1300
45日以内 4500 3100 2300 1600
60日以内 5600 3900 2900 2000
90日以内 7000 4900 3600 2500
以降30日毎の 割増額 1400 1000 700 500

※消費税抜き価格です。 ※一回の取引での総尺数で単価が異なります。 ※300ｍｍ＝1尺としています。 ※サイコロ312mm＝1尺としています。 ※600角ﾍﾞｰｽ=3尺としています。 ※平トラスは300mm＝0.5尺としています。 ※大阪府・福岡県にも貸出提携業者あります。 ※アルミトラスレンタルの運送費は別途お見積り

＝＝＝＝＝＝＝＝＝＝＝＝＝

アルミトラス周辺機材の販売・サービス

組み上げ用クレーン三脚クレーンセット ◇販売価格　1台：88000円
◇レンタル価格（1台当たり） 3日以内　 9000円 5日以内　13500円 7日以内　18000円 15日以内　27000円 16日以上　別途お見積り

三脚クレーン

LED照明セット

写真準備中 ＠7000円

バナー製作

写真準備中 ＠6000円/㎡

鉄板ベース

鉄鋼ベース 17㎏　60㎝四方　厚み6mm　鉄製 ＠7000円

砂鉄ウエイト

写真準備中 10㎏ 布製バッグ入り 中身は耐候性袋ですので野外で使用もOK ＠2500円

展示会格安パッケージプラン アルミトラス展示会

エコクラフトへご相談
